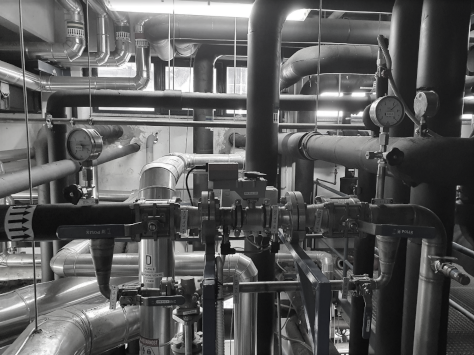

Regulator przepływu CFC

To najłatwiejsza i najbardziej efektywna droga do regulacji ciśnienia i przepływu sprężonego powietrza całego systemu, połączona z monitoringiem online.
Regulator przepływu i system kontroli sprężonego powietrza CAEMS (CFC) reguluje sprężarki oraz przepływ i ciśnienie redukując sztuczne zapotrzebowanie.
CFC to zawór regulujący przepływ stosowany w zestawie z CAEMS CS-x box w celu regulacji i optymalizacji online. Przeprowadzając analizę CALMS CFC w systemie sprężonego powietrza, rozpoznane zostanie najniższe możliwe ciśnienie robocze. Stosując te obliczenia, odpowiednio dobrany zbiornik i unikalna zdolność CFC do dozowania sprężonego powietrza przy stałym ciśnieniu, pozwoli obniżyć ogólne ciśnienie po stronie zapotrzebowania. Dzięki obniżeniu ciśnienia po stronie zapotrzebowania wycieki zużywają mniej sprężonego powietrza, co pozwala zaoszczędzić znaczną ilość energii.

Średnio oszczędności wynoszą 8%, możliwe oszczędności to nawet 15%.

Korzyści wynikające z zastosowania regulatora CFC

Uproszczony elektryczny zawór regulacyjny ze specjalnie zaprojektowaną tarczą zaworu motylkowego
Izoluje stronę zasilania (sprężarki) od strony zapotrzebowania (piki)
Oszczędza energię sprężonego powietrza dzięki zmniejszeniu sztucznego zapotrzebowania.
Obliczony przepływ – CFC jest kalibrowany na stanowisku pomiarowym do przepływu 0-120 m/s
Monitoring online – CFC to jedyne urządzenie, które ma możliwość monitorowania i analizy online
Zmniejsza straty wycieków w Zakładzie
Zwiększa użyteczne możliwości zbiorników sprężonego powietrza
Skraca czas obciążenia sprężarek
Zapewnia NISKIE i stałe (stabilne) ciśnienie powietrza w końcowym punkcie użytkowania
Łatwe ustawianie optymalnego ciśnienia w instalacji w CAEMS z trendami online
Rozdzielczość nastawy ciśnienia: 0,08 bar (1 psig)
Kontrola ciśnienia w zakresie: 5-10 barg
Bezpieczna praca dzięki pozycji normalnie otwartej i zaworowi obejściowemu włącz-wyłącz

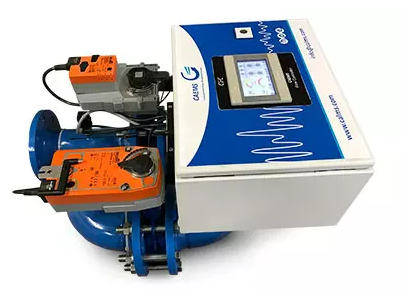

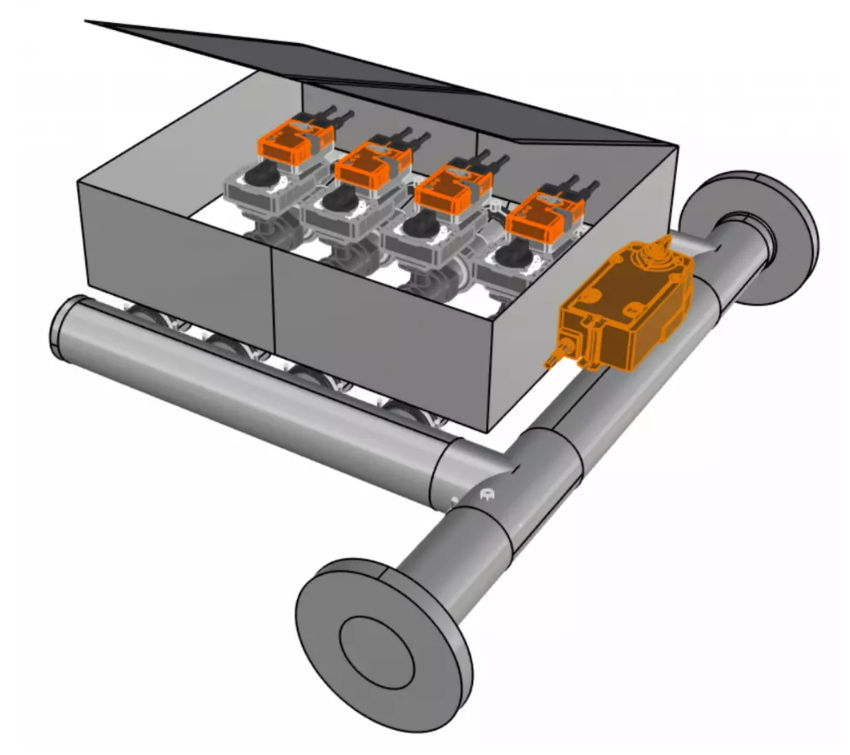

Regulator CFC

Cechy:

Dostępny przepływ od 10 do 82 m3/min – konfiguracja standardowa
Jedyny regulator przepływu z funkcją przepływomierza
Aplikacja do monitorowania i analizy online dostępna ze zdalną konfiguracją
Nie jest wymagane suche powietrze
Podłączenie zasilania i regulacji do skrzynki CAEMS CS z napięciem 24 V DC
Skrzynka CAEMS ze sterownikiem PLC reguluje pętlę PID zaworu
Warunki otoczenia podczas pracy: 2 do 50 oC
Połączenie wlotowe z kołnierzem ANSI 16 bar/wylot
Zawór regulacyjny obejściowy z normalnie otwartą pozycją – Fail-Safe
Programowalne harmonogramy nastaw ciśnienia (standardowo 4 nastawy)
Specjalna funkcja ochrony osuszacza – procedura limitu napełniania
Przełącznik ręcznego otwierania/zamykania

Model	Opis	Średnica rurociągu [mm/cal]	Przepływ [m3/min]	Ciśnienie Bar / PSI	Rozdzielczość Bar / PSI
CFC-50	CAEMS Regulator przepływu DN50 (2”) z połączeniem CAEMS online	DN50 / 2″	2-25	10 / 145	0.05 / 1
CFC-65	CAEMS Regulator przepływu DN65 (2 ½”) z połączeniem CAEMS online	DN65 / 2.5″	2-34	10 / 145	0.05 / 1
CFC-80	CAEMS Regulator przepływu DN80 (3”) z połączeniem CAEMS online	DN80 / 3″	5-45	10 / 145	0.08 / 1
CFC-100	CAEMS Regulator przepływu DN100 (4”) z połączeniem CAEMS online	DN100 / 4″	5-89	10 / 145	0.08 / 1

Typ	CFC-50, 65, 80, 100
	CAEMS Regulator przepływu, Zakres regulacji 5-10 bar, rozdzielczość 0.05 bar, zakres przepływu – sprawdź tabelę,
Zawory regulacyjne -MRV	DN50(2”) – elektryczne zawory regulacyjne szybkiego zadziałania 0-100% , 4-7 sec
Zawory bajpasowe -BRV	DN50(2”) – elektryczne zawory regulacyjne z zabezpieczeniem (NO)
Komunikacja sieciowa	CALMS połączenie sieciowe do monitoringu poprzez router 3G
Czujniki	Przetwornik ciśnienia Wejście i Wyjście 0-16 barg
	Przepływomierz (kalibrowany 0-120 m/s +-3%)
	Wbudowany PC-PLC 8090, micro SD 1GB
	Panel operatorski HMI 4.3 cala 480×272 Dotykowy – Ethernet
	Połączenie Ethernet oraz EtherCAT
	4-kanałowy terminal wejść analogowych 4…20 mA, 12 bit, podłączenie 4 x 2-przewody
	2-kanałowy terminal wyjść analogowych 4…20 mA, podłączenie 4 x 2-przewody
	4-kanałowy terminal wejść cyfrowych 24 V DC, filtr 3.0 ms, podłączenie 2-przewody
	4-kanałowy terminal wyjść cyfrowych 24 V DC, filtr 3.0 ms, podłączenie 2-przewody
Zasilanie	24Vdc / 110Vac/220Vac, 2A, 60W, Skrzynka elektryczna
Zgody	CE
